In-Sight 7000 Serie



De In-Sight 7000 is een zeer krachtig visiesysteem dat snelle en nauwkeurige inspecties uitvoert van een breed scala aan onderdelen in alle industrieën. Het is een zeer compact toestel en past gemakkelijk in ruimte beperkende productielijnen. Het unieke modulaire ontwerp leent zich ook uitstekend voor zeer uiteenlopende toepassingen en kan d.m.v. accessoires aangepast worden aan uw persoonlijke wensen.

Verbeterde prestaties houden tred met de stijgende lijnsnelheden

U hoeft niet meer te kiezen tussen high-speed en industriële prestaties. Met de ontzettend snelle acquisitie en de toonaangevende visie-instrumenten, waaronder PatMax RedLine, SurfaceFX en OCRMax, is het In-Sight 7000 visiesysteem in staat om:

  • Het onderdeel zeer snel te lokaliseren
  • Voert met zeer hoge accuraatheid de nodige inspecties uit

Het flexibel ontwerp van de IS 7000 is modulair samen te stellen naargelang uw applicatie

Wanneer het om industriële automatisering gaat dan zal één product zelden in alle applicaties passen. Daarom is de In-Sight 7000 ontworpen met Flexible Image Technology ™ (FIT ™), een brede selectie van field-interchangable en user-configurable belichting en lenzen waarmee u:

  • Het systeem kan aanpassen naar uw exacte vereisten
  • De beeldvorming wordt geoptimaliseerd
  • De noodzaak van dure externe belichting wordt geëlimineerd

Dit volledig uitgerust systeem behandelt een breed assortiment aan visie toepassingen

Het in-Sight 7000 visiesysteem is zo ontworpen met een volledig gamma aan krachtige Cognex visiealgoritmen en handige functies om u te helpen uw applicaties gemakkelijk en betrouwbaar op te lossen. Dit veelzijdige systeem is ideaal voor het inspecteren van auto-onderdelen, consumentenelektronica en consumentenproducten evenals geautomatiseerde productie handelingen in andere industrieën, waaronder voedsel- en drank-, farmaceutische, lucht-, en zonne-energie.

Extra interne verlichtingsopties

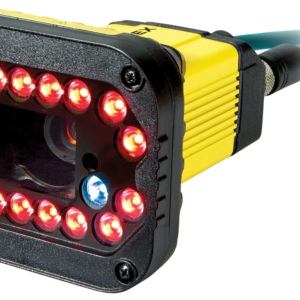

Naast andere kleine vormfactorlampen is de In-Sight 7000 compatibel met een krachtig geïntegreerde verlichtingsmodule (HPIL) die wordt gebruikt met DataMan® 360-serie barcode lezers. De ImageMax technologie module biedt diffuse verlichting aan die ideaal is voor het inspecteren van onderdelen op verschillende werkafstanden.

Integreert eenvoudig in uw systeeminfrastructuur

De Cognex Connect ™ – biedt het breedste scala van ingebouwde communicatieprotocollen die directe interface koppelen aan elke PLC, robot of HMI in uw fabrieksnetwerk.

Resolutie

IS7500:640 x 480/800 x 600
IS7501: 1280 x 1024
IS7600 + IS7800: 640 x 480/800 x 600
IS7801: 1280 x 1024
IS7802: 1600 x 1200
IS7900: 640 x 480/800 x 600
IS7901: 1280 x 1024
IS7902: 1600 x 1200
IS7902P: 1920 x 1200
IS7905: 2448 x 2048

Prestatie factor

IS7500 +IS7501: 0,6x
IS7600: 1x
IS7800 + IS7801 + IS7802: 2,3x
IS7900 + IS7901 + IS7902 + IS7902P +IS7905: 2,5x

Monochrome Acquisition Rate (fps)

IS7500: 217/165
IS7501: 76
IS7600: 217/165
IS7800: 217/165
IS7801: 76
IS7802: 53
IS7900: 217/165
IS7901: 76
IS7902: 53
IS7902P: 55
IS7905: 32

Color Acquisition Rate (fps)

IS7500: n/a
IS7501: n/a
IS7600: 135/100
IS7800: 135/100
IS7801: 45
IS7802: 33
IS7900: 135/100
IS7901: 45
IS7902: 33
IS7902P: n/a
IS7905: 17

Lens Type

C-mount, S-mount/M12, Autofocus
IS7905: C-mount

Opties belichting

Internal light, DataMan 360 light, external light powered by In-Sight or external light independent power

Kleur belichting

Red, white, IR, or blue

Communicatie

OPC UA, EtherNet/IP with AOP, PROFINET Class B, iQSS, Modbus TCP, SLMP/SLMP Scanner, IEEE 1588 (CIP Sync), CC-Link IE Field Basic
General Protocols : TCP/IP, UDP, FTP, SFTP, Telnet, SMTP, RS-232

Beschermingsgraad

IP67 with internal light option or C-mount lens cover

Datasheet

Download
